De IFM LK3122 is een elektronische niveausensor ontworpen voor toepassingen met water, koelmiddelen op waterbasis, oliën en soortgelijke vloeistoffen. De sonde van 264 mm heeft een actief detectiebereik van 195 mm, terwijl de configureerbare schakeluitgang en analoge uitgang verschillende monitoring- en besturingsvereisten ondersteunen. Met een bedrijfsspanning van 18–30 V DC en IO-Link-communicatie kan de sensor in geschikte automatiseringsarchitecturen worden geïntegreerd. In deze gids worden het werkingsprincipe, belangrijke technische specificaties, toepassingsoverwegingen, installatievereisten en selectiecriteria uitgelegd, zodat ingenieurs en inkoopteams kunnen bepalen of het product geschikt is voor hun apparatuur.
Inhoudsopgave
- Wat is de IFM LK3122?
- Hoe werkt de sensor?
- Belangrijkste technische specificaties
- Belangrijkste kenmerken en voordelen
- Typische industriële toepassingen
- Installatie- en configuratieoverwegingen
- Hoe u de juiste niveausensor selecteert
- Onderhoud en probleemoplossing
- Veelgestelde vragen
- Conclusie

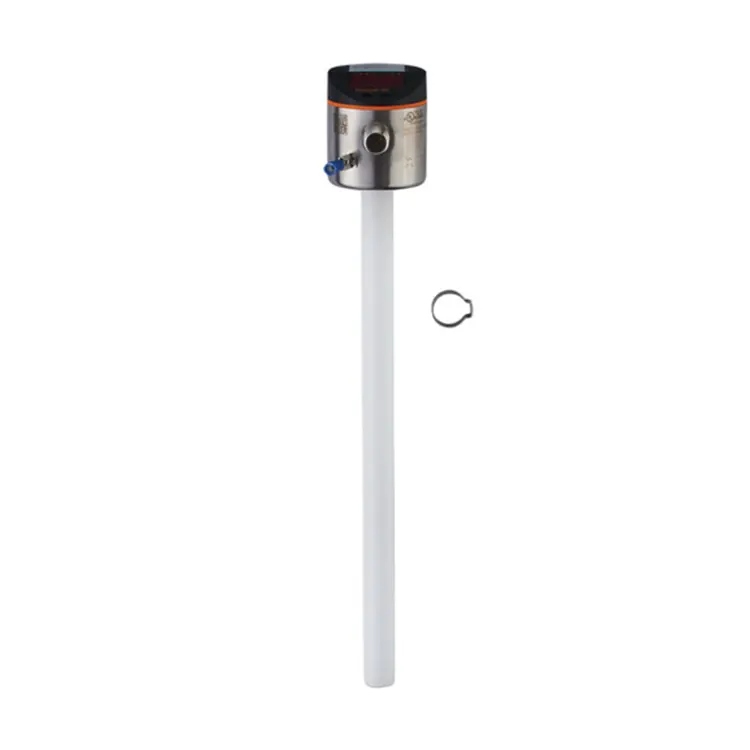

Wat is de IFM LK3122?
De IFM LK3122 is een elektronische niveausensor van ifm electronic. In tegenstelling tot een conventionele vlotterschakelaar die voornamelijk een mechanische positie detecteert, maakt dit model gebruik van een capacitief meetprincipe om veranderingen in het niveau van compatibele vloeistoffen langs de sensorsonde te detecteren.
De sensor is bedoeld voor toepassingen met water, koelsmeermiddelen op waterbasis, oliën, media op oliebasis en vloeistoffen met vergelijkbare eigenschappen. Dankzij de elektronische uitgangen kan het gemeten niveau worden opgenomen in industriële monitoring- en controleprocessen.
Voor onderhoudsmonteurs, apparatuurintegratoren en ontwerpers van automatiseringssystemen is de belangrijkste overweging niet alleen het modelnummer. Het gaat erom of het actieve bereik, de vloeistofcompatibiliteit, de temperatuurlimieten, de uitgangsconfiguratie en de installatieomstandigheden van de sensor overeenkomen met de daadwerkelijke toepassing.
Kopers kunnen de IFM LK3122-productinformatie van Floating Light bekijken en de vermelde details vergelijken met de documentatie van de fabrikant voordat ze een bestelling plaatsen.
Hoe werkt de sensor?
Capacitieve niveaumeting is afhankelijk van veranderingen in de elektrische capaciteit die verband houden met de aanwezigheid van een medium rond het sensorelement. Terwijl het vloeistofniveau langs de sonde verandert, evalueert de sensor de overeenkomstige elektrische respons en bepaalt de niveaugerelateerde meting.
De LK3122 biedt configureerbare uitgangen voor het verzenden van nuttige informatie naar een controller of monitoringsysteem. Afhankelijk van de installatie en parameterinstellingen kunnen deze signalen niveaubewaking, drempeldetectie en geautomatiseerde apparatuurreacties ondersteunen.
De uitvoeropties begrijpen
- Digitale schakeluitgang:Ondersteunt op drempels gebaseerde acties, zoals signalering wanneer het gemeten niveau een geconfigureerd instelpunt bereikt.
- Analoge uitgang:Biedt een configureerbaar stroom- of spanningssignaal voor compatibele besturingsapparatuur.
- IO-Link:Maakt ondersteunde digitale communicatie, apparaatidentificatie, parametrering en diagnosefuncties mogelijk via een compatibele IO-Link-master.
Met deze functies kunnen systeemontwerpers een geschikte integratiemethode kiezen zonder ervan uit te gaan dat elke installatie alle beschikbare uitgangen tegelijkertijd zal gebruiken.
Belangrijkste technische specificaties
Het controleren van de technische gegevens vóór aankoop helpt mismatches tussen de sensor en de doelmachine te voorkomen. De volgende tabel vat belangrijke specificaties samen die zijn gepubliceerd voor de IFM LK3122.
| Parameter | Specificatie | Praktische betekenis |
|---|---|---|
| Producttype | Elektronische niveausensor | Ontworpen voor vloeistofniveaudetectie |
| Meetprincipe | Capacitief | Detecteert niveauveranderingen door middel van capacitieve detectie |
| Sonde lengte | 264 mm | Belangrijk voor tankdiepte en montageontwerp |
| Actief detectiebereik | 195 mm | Definieert het actieve meetgedeelte |
| Inactieve zones | 53 mm aan de bovenkant; 16 mm aan de onderkant | Hiermee moet rekening worden gehouden bij het positioneren van de sonde |
| Bedrijfsspanning | 18–30 V gelijkstroom | Vereist een compatibele gelijkstroomvoeding |
| Schakeluitgang | PNP/NPN; configureerbaar normaal open of normaal gesloten | Ondersteunt compatibele digitale besturingsingangen |
| Analoge stroomuitgang | 4–20 mA, configureerbare richting | Geschikt voor compatibele analoge ingangsmodules |
| Analoge spanningsuitgang | 0–10 V, configureerbare richting | Vereist een compatibele spanningsingang |
| IO-Link | Versie 1.1 | Ondersteunt compatibele digitale integratie |
| Meetfout | ±5% van de uiteindelijke waarde | Hiermee moet rekening worden gehouden bij het definiëren van controletoleranties |
| Omgevingstemperatuur | 0–60°C | Relevant voor de installatieomgeving van de sensor |
Belangrijk:De toegestane mediumtemperatuur van de sensor is afhankelijk van de vloeistof en de installatieaccessoires. Voor water en koelmiddelen op waterbasis is het gepubliceerde bereik 0–35°C, waarbij 35–65°C mogelijk is met behulp van de gespecificeerde E43100 klimaatbuis. Voor olie is het gepubliceerde bereik 0–70°C. Raadpleeg de officiële IFM-productpagina en technische documentatie voor de volledige bedrijfsomstandigheden en beperkingen.
Belangrijkste kenmerken en voordelen
Verschillende kenmerken maken de LK3122 de moeite waard om te evalueren voor industriële vloeistofmonitoringsprojecten.
1. Meerdere uitvoermogelijkheden
De combinatie van een schakeluitgang, een analoge uitgang en IO-Link-communicatie geeft engineers verschillende integratiemogelijkheden. De juiste configuratie is afhankelijk van de controller, monitoringvereisten en geselecteerde parameters.
2. Configureerbare schakelfuncties
Setpoints en resetpunten kunnen binnen het opgegeven instelbereik worden geconfigureerd. Dit ondersteunt toepassingen waarbij een controller moet reageren op een gedefinieerd vloeistofniveau in plaats van eenvoudigweg een meting weer te geven.
3. Een gedefinieerde actieve meetzone
Het actieve bereik van 195 mm helpt ingenieurs bij het plannen van de plaatsing van sondes in compacte tanks en apparatuurreservoirs. Een correcte positionering is essentieel omdat de inactieve secties niet dezelfde meetfunctie bieden als de actieve zone.
4. Industriële integratie
Dankzij de 18–30 V DC-voeding en configureerbare uitgangsopties is de LK3122 geschikt voor evaluatie in compatibele automatiseringssystemen. Elektrische kenmerken, belastingslimieten en aansluitvereisten moeten vóór de inbedrijfstelling worden gecontroleerd aan de hand van de documentatie van de controller.
Typische industriële toepassingen
De sensor kan worden overwogen voor compatibele vloeistofbewakingstaken in industriële apparatuur, op voorwaarde dat het medium en de bedrijfsomstandigheden binnen de gepubliceerde limieten vallen.
- Koelvloeistofreservoirs voor werktuigmachines:Bewaak koelsmeermiddelen op waterbasis en geef niveaugerelateerde signalen aan machinebesturingen.
- Hydraulische uitrusting:Bewaak compatibele hydraulische oliën in reservoirs waar de geometrie van de sonde en de olietemperatuur aan de specificaties voldoen.
- Industriële watersystemen:Detecteer veranderingen in het vloeistofniveau in geschikte watertanks en apparatuurbehuizingen.
- Smeersystemen:Ondersteuningsniveaubewaking voor compatibele smeermiddelen in machines.
- Geautomatiseerde apparatuur:Zorg voor schakel- of analoge signalen voor integratie in een geschikte PLC-gebaseerde bewakingsopstelling.
Dit zijn potentiële toepassingscategorieën en geen garanties voor geschiktheid. De LK3122 is niet bedoeld voor elk vloeibaar of industrieel proces. De fabrikant somt beperkingen op voor sterk geleidende of hechtende media, korrelige materialen, zuren, logen, voedselverwerking en galvanische toepassingen. Bevestig vóór de selectie de exacte medium- en procesomstandigheden.
Installatie- en configuratieoverwegingen
Een juiste installatie heeft directe invloed op de meetbetrouwbaarheid en de effectiviteit van de regelstrategie.
- Controleer de tankgeometrie.Controleer of de sondelengte en montagewijze geschikt zijn voor de beschikbare installatiediepte.
- Positioneer de actieve zone correct.Houd bij het bepalen van de vereiste meetpunten rekening met de bovenste inactieve zone van 53 mm en de onderste inactieve zone van 16 mm.
- Bevestig mediumcompatibiliteit.Controleer de eigenschappen, diëlektrische eigenschappen en temperatuur van de vloeistof aan de hand van de limieten van de fabrikant.
- Controleer de elektrische aansluitingen.Stem de voedingsspanning, schakellogica, het analoge signaaltype en de belastingsvereisten af op de controller.
- Meetparameters configureren.Stel de vereiste schakel- en resetpunten, uitgangsgedrag en andere parameters in volgens de bedieningshandleiding.
- Test onder reële bedrijfsomstandigheden.Bevestig de uitgangsreactie op representatieve vloeistofniveaus voordat u de machine routinematig in gebruik neemt.
Controleer voor digitale communicatie indien nodig ook de IO-Link-master, de apparaatconfiguratie en het compatibele apparaatbeschrijvingsbestand.
Hoe u de juiste niveausensor selecteert
Wanneer u de IFM LK3122 vergelijkt met andere elektronische niveausensoren, overweeg dan de volledige toepassing in plaats van een model uitsluitend op prijs of nominale sondelengte te selecteren.
| Selectiefactor | Vragen om te stellen |
|---|---|
| Vloeibare compatibiliteit | Is het medium goedgekeurd voor gebruik met deze capacitieve sensor? |
| Meetbereik | Dekt het actieve bereik van 195 mm de vereiste niveauvariatie? |
| Temperatuur | Zijn zowel de omgevings- als de vloeistoftemperaturen binnen de toegestane grenzen? |
| Besturingsinterface | Accepteert de PLC het geselecteerde schakel-, stroom-, spannings- of IO-Link-signaal? |
| Installatie | Kan de sonde worden gemonteerd met inachtneming van de vereiste inactieve zones? |
| Inkoop | Kan de leverancier het exacte model, de staat, beschikbaarheid en documentatie bevestigen? |
Ingenieurs moeten ook beoordelen of continue niveaumeting, drempeldetectie of een ander detectieprincipe het meest geschikt is. Een sensor die goed werkt in het ene reservoir is mogelijk niet geschikt voor een ander medium of procesconfiguratie.
Onderhoud en probleemoplossing
Routinematige controles kunnen helpen bij het identificeren van installatie- of configuratieproblemen voordat deze de productie verstoren.
- Inspecteer de sonde en de montageopstelling op vervuiling of fysieke schade.
- Controleer de voedingsspanning en elektrische aansluitingen als de sensor niet reageert zoals verwacht.
- Controleer schakel- en resetpunten wanneer het alarmgedrag afwijkt van de beoogde besturingsvolgorde.
- Vergelijk analoge metingen met verwachte waarden en bevestig dat de PLC-ingang is geconfigureerd voor het juiste signaaltype.
- Controleer de IO-Link-communicatie en apparaatparameters bij gebruik van een digitale interface.
- Raadpleeg de gebruiksaanwijzing voordat u de apparatuur reinigt, instellingen wijzigt of weer in gebruik neemt.
Onderhoudsintervallen moeten gebaseerd zijn op de feitelijke gebruiksomgeving, de eigenschappen van de bewaakte vloeistof en de aanbevelingen van de fabrikant van de apparatuur.
Veelgestelde vragen
1. Welk type sensor is de IFM LK3122?
De IFM LK3122 is een elektronische capacitieve niveausensor die is ontworpen om het niveau van compatibele vloeistoffen te detecteren. Het biedt een configureerbare schakeluitgang, een analoge uitgang en IO-Link-communicatie.
2. Wat is het actieve detectiebereik van de IFM LK3122?
De sonde is 264 mm lang, met een actief detectiebereik van 195 mm. De opgegeven inactieve zones zijn 53 mm bovenaan en 16 mm onderaan. Deze afmetingen dienen in het montageplan te worden opgenomen.
3. Welke vloeistoffen kan de IFM LK3122 monitoren?
De beoogde media omvatten water, koelvloeistoffen op waterbasis, oliën, media op oliebasis en soortgelijke vloeistoffen die aan de gespecificeerde voorwaarden voldoen. Sterk geleidende of klevende media en bepaalde chemische of industriële toepassingen zijn uitgesloten. Controleer altijd de compatibiliteitsinformatie van de fabrikant.
4. Kan de IFM LK3122 worden aangesloten op een PLC?
Ja, hij kan worden geïntegreerd met een compatibele PLC via de schakeluitgang, de analoge stroom- of spanningsuitgang of de IO-Link-interface. De geselecteerde methode moet overeenkomen met de elektrische ingangen en communicatiemogelijkheden van de PLC.
5. Welke voeding heeft de IFM LK3122 nodig?
De gespecificeerde bedrijfsspanning bedraagt 18–30 V DC. Bevestig vóór de installatie de stroomvoorziening, bedrading, uitgangsbelasting en aansluitvereisten met behulp van de technische documentatie.
6. Hoe kunnen kopers het juiste model verifiëren voordat ze bestellen?
Controleer de volledige modelaanduiding, de documentatie van de fabrikant, de staat van het product en alle beschikbare traceerbaarheidsinformatie. Kopers kunnen ook hun aanvraagvereisten aan Floating Light doorgeven om het gevraagde model en de aankoopgegevens te helpen bevestigen.
Conclusie
De IFM LK3122 biedt capacitieve vloeistofniveaudetectie, configureerbare uitgangsfuncties en IO-Link-connectiviteit voor geschikte industriële monitoringtoepassingen. Het actieve detectiebereik van 195 mm en de gedefinieerde bedrijfslimieten maken een zorgvuldige beoordeling van de toepassing essentieel. Door de mediumcompatibiliteit, installatiegeometrie, temperatuur en controllervereisten vóór aankoop te verifiëren, kunnen ingenieurs een beter geïnformeerde sensorselectie maken.
