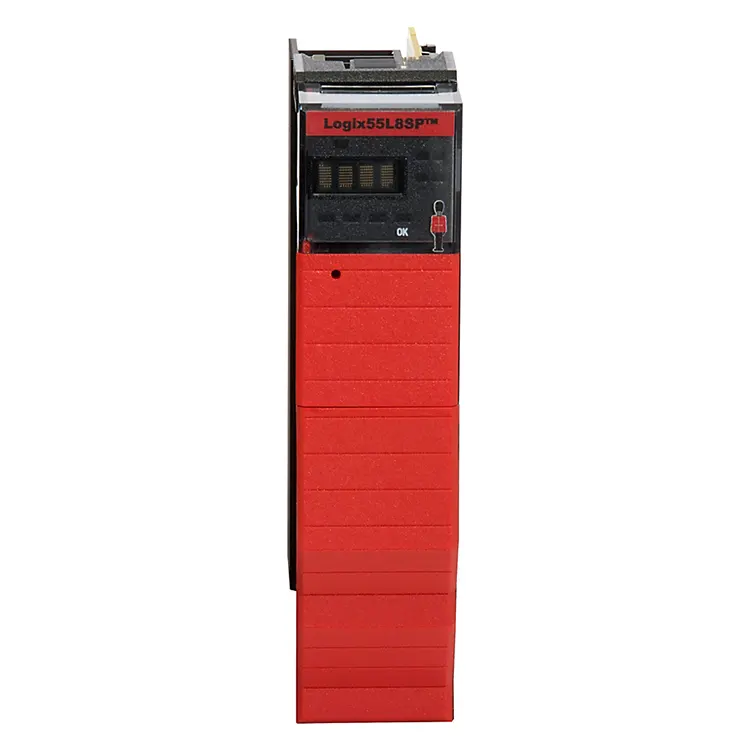

DeAllen Bradley 1756-L8SPis een Safety Partner Controller ontworpen voor de GuardLogix 5580-veiligheidscontrolearchitectuur. Geïnstalleerd in een ControlLogix-chassis naast een compatibele GuardLogix 5580 primaire controller, helpt het de verwerkingsarchitectuur te bieden die nodig is voor industriële veiligheidstoepassingen met hoge integriteit. In deze gids worden de functies, architectuur, specificaties, installatieoverwegingen, configuratieworkflow, probleemoplossingspunten en aankoopoverwegingen uitgelegd voor ingenieurs, onderhoudsteams, systeemintegrators en kopers van industriële automatisering.
Industriële automatiseringssystemen moeten steeds vaker twee taken tegelijkertijd uitvoeren: een efficiënte machinebediening handhaven en veiligheidsfuncties betrouwbaar uitvoeren. In een GuardLogix 5580-architectuur is deAllen Bradley 1756-L8SPfungeert als de Safety Partner Controller die is gekoppeld aan een compatibele primaire GuardLogix-controller.
In de Rockwell Automation-documentatie wordt de 1756-L8SP geïdentificeerd als onderdeel van de GuardLogix 5580-veiligheidscontrollerfamilie. Het apparaat is niet zomaar een conventionele standalone PLC-processor. In plaats daarvan neemt het deel aan de veiligheidsarchitectuur van het systeem en werkt het met een compatibele primaire controller. :contentReferentie[oaicite:0]{index=0}
Dit onderscheid is belangrijk bij het selecteren van vervangende apparatuur. Een veel voorkomende aankoopfout is dat de 1756-L8SP wordt beschouwd als een onafhankelijke ControlLogix-processor voor algemene doeleinden. De beoogde functie is specifiek verbonden met de GuardLogix-veiligheidsarchitectuur, dus compatibiliteit met de primaire controller, het chassis, de firmware, de projectconfiguratie en de toepasselijke veiligheidsvereisten moeten samen worden overwogen.
Het primaire doel van de 1756-L8SP is om deel te nemen aan de redundante verwerkingsarchitectuur die wordt gebruikt door GuardLogix 5580-veiligheidscontrollers. Rockwell Automation vermeldt de 1756-L8SP onder de GuardLogix 5580-veiligheidscontrollers en identificeert het apparaat met productcode 176 in de Studio 5000-controllerinformatie. :contentReferentie[oaicite:1]{index=1}
Voor een industriële systeemontwerper is het praktische voordeel architectonisch: veiligheidsgerelateerde besturing kan worden geïntegreerd in een op ControlLogix gebaseerde automatiseringsomgeving, in plaats van dat voor elke veiligheidsfunctie een volledig afzonderlijk besturingsplatform nodig is.
Afhankelijk van het volledige systeemontwerp kan deze architectuur toepassingen ondersteunen op het gebied van machinebeveiliging, noodstopfuncties, veiligheidsvergrendeling, veilige beweging, procesbeveiliging en andere veiligheidsgerelateerde besturingstaken. De daadwerkelijke veiligheidsmogelijkheden zijn afhankelijk van de volledige gecertificeerde configuratie, inclusief de controllercombinatie, firmware, veiligheids-I/O, applicatieontwerp en toepasselijke normen.
Een van de belangrijkste overwegingen is het inzicht dat de 1756-L8SP de primaire GuardLogix-controller niet vervangt. Het is ontworpen om te werken met een compatibele GuardLogix 5580-veiligheidscontroller.
Compatibele primaire controllerfamilies omvatten modellen zoals de 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES en 1756-L85ES. De huidige documentatie van Rockwell Automation identificeert deze modellen als GuardLogix 5580-controllers en identificeert afzonderlijk de 1756-L8SP als een veiligheidscontroller binnen dezelfde architectuur. :contentReferentie[oaicite:2]{index=2}
Voert de GuardLogix-applicatie uit en coördineert de werking van het systeem.
Biedt de rol van veiligheidspartner binnen de controllerarchitectuur.
Verbindt veldveiligheidsapparaten en machineveiligheidsfuncties.
Voor veiligheidskritische projecten moeten technici altijd de exacte controllercombinatie en firmwarerevisie verifiëren aan de hand van de toepasselijke technische documentatie en veiligheidscertificering van Rockwell Automation. Rockwell's gepubliceerde technische gegevens stellen dat bepaalde functionele veiligheidsmogelijkheden afhankelijk zijn van gespecificeerde firmwarerevisies en systeemconfiguraties. :contentReferentie[oaicite:3]{index=3}
Technische specificaties zijn van belang bij het plannen van een vervanging, het evalueren van de staat van de kast of het controleren of een bestaande installatie geschikt is voor de module. Beschikbare technische referenties identificeren de 1756-L8SP als een open, op het chassis gemonteerde Safety Partner Controller.
| Parameter | 1756-L8SP-informatie |
|---|---|
| Productfamilie | ControlLogix / GuardLogix 5580 |
| Producttype | Controller voor veiligheidspartners |
| Montage | ControlLogix-chassis |
| Behuizing | Open stijl |
| Huidige trekking | 5 mA bij 1,2 VDC; ongeveer 1,2 A bij 5,1 VDC |
| Bedrijfstemperatuur | Tot -25 tot 70 °C, afhankelijk van de gespecificeerde configuratie |
| Opslagtemperatuur | Ongeveer -40 tot 85 °C |
| Relatieve vochtigheid | Tot 95%, niet-condenserend |
| Netwerkpoorten | Geen ingebouwde netwerkpoort |
Gepubliceerde distributeurspecificaties rapporteren de standaard vermogens- en milieucijfers hierboven, terwijl de documentatie van Rockwell Automation de referentie moet blijven voor de exacte installatie- en certificeringsvereisten van een veiligheidstoepassing. :contentReferentie[oaicite:4]{index=4}
De 1756-L8SP is relevant overal waar een GuardLogix 5580-veiligheidsarchitectuur wordt gebruikt om veiligheidscontrole te integreren met een groter industrieel automatiseringssysteem. Typische omgevingen kunnen productie, machinebouw, materiaalbehandeling, automobielproductie, verpakking en procesgerelateerde installaties omvatten.
De module zelf bepaalt niet de veiligheidsfunctie. In plaats daarvan maakt het deel uit van een compleet veiligheidssysteem dat veiligheidsinvoerapparaten, veiligheidsuitvoerapparaten, aandrijvingen, motoren, beveiligingsapparatuur, noodstopapparaten en toepassingsspecifieke veiligheidslogica kan omvatten.
Een correcte installatie begint met systeemcompatibiliteit in plaats van simpelweg een module in een beschikbaar slot te plaatsen. Vóór vervanging of inbedrijfstelling moeten technici het chassis, de primaire GuardLogix-controller, de firmwarerevisie, de projectconfiguratie en de veiligheidsgerelateerde documentatie verifiëren.
Er mag nooit voor een vervangende module worden gekozen alleen omdat het catalogusnummer er hetzelfde uitziet. GuardLogix, ControlLogix en eerdere generaties controllers kunnen visueel vergelijkbare hardware hebben, maar verschillende functionele rollen.
Wanneer een GuardLogix-systeem een probleem meldt waarbij de veiligheidspartner betrokken is, moet het onderhoudspersoneel eerst bepalen of het probleem verband houdt met hardware, configuratie, firmware, chassiscommunicatie of het bredere veiligheidssysteem.
| Waargenomen toestand | Te controleren items |
|---|---|
| Fout van controller of partner | Controllerstatus, modulediagnostiek, firmwarecompatibiliteit en projectconfiguratie |
| Onverwachte veiligheidsstatus | Veiligheids-I/O, applicatielogica, veldapparatuur en diagnostiek van veiligheidstaken |
| Module niet herkend | Chassisplaatsing, hardware-identiteit, revisiecompatibiliteit en configuratie |
| Systeem faalt na vervanging | Correct catalogusnummer, firmware, projectrevisie, controllerkoppeling en veiligheidsvalidatie |
Onderhoudsteams moeten de originele hardware-identiteit en controllerrevisie documenteren voordat ze een module vervangen. Deze eenvoudige stap kan de vertragingen bij de inbedrijfstelling aanzienlijk verminderen, vooral bij oudere productiesystemen waar de originele projectdocumentatie mogelijk onvolledig is.
Het aanschaffen van een industriële controller is anders dan het kopen van een conventioneel elektronisch consumentenproduct. Kopers moeten rekening houden met de exacte onderdeelnummers, de staat van de hardware, revisie-informatie, beschikbaarheid, documentatie, garantievoorwaarden en toepassingscompatibiliteit.
Voor de Allen-Bradley 1756-L8SP moeten kopers ten minste de volgende informatie bevestigen voordat ze een bestelling plaatsen:
Drijvende lichte automatisering Trade Co., Ltd. kan kopers van industriële automatisering ondersteunen die hulp nodig hebben bij het identificeren van automatiseringscomponenten en het vinden van vervangende apparatuur. Bij het aanvragen van een offerte kan het verstrekken van het volledige catalogusnummer en de beschikbare informatie op het typeplaatje helpen onnodige communicatie te verminderen en de nauwkeurigheid van de onderdeelidentificatie te verbeteren.
Nee. De 1756-L8SP is een Safety Partner Controller die wordt gebruikt binnen de GuardLogix 5580-veiligheidsarchitectuur. Het mag niet worden behandeld als een op zichzelf staande ControlLogix-processor voor algemene doeleinden. Rockwell Automation vermeldt het binnen de GuardLogix 5580-familie van veiligheidscontrollers. :contentReferentie[oaicite:6]{index=6}
De 1756-L8SP is ontworpen om te werken met compatibele GuardLogix 5580 primaire veiligheidscontrollers, inclusief leden van de 1756-L81ES tot en met 1756-L85ES-familie. De exacte compatibiliteit moet worden geverifieerd aan de hand van de huidige Rockwell Automation-documentatie en de geïnstalleerde firmwarerevisie. :contentReferentie[oaicite:7]{index=7}
Beschikbare productspecificaties geven aan dat de 1756-L8SP geen ingebouwde netwerkpoort heeft. Zijn rol is die van veiligheidspartner binnen het ControlLogix-chassis en niet die van een zelfstandige netwerkcontroller. :contentReferentie[oaicite:8]{index=8}
GuardLogix 5580-systemen worden geconfigureerd en geprogrammeerd met Studio 5000 Logix Designer. De exacte softwareversie en compatibiliteitsvereisten moeten worden vergeleken met de controllerfirmware en projectvereisten.
Een hardwarevervanging mag niet worden beschouwd als een eenvoudige plug-and-play-procedure voor een veiligheidstoepassing. De vervanging moet worden gecontroleerd aan de hand van de bestaande controller, firmware, projectconfiguratie, veiligheidseisen en inbedrijfstellingsprocedure.
In de technische documentatie van Rockwell Automation staat dat gespecificeerde GuardLogix 5580-configuraties die de 1756-L8SP gebruiken, capaciteiten tot SIL 3 en Categorie 4 / Performance Level e kunnen ondersteunen onder de toepasselijke omstandigheden. Certificering is afhankelijk van het volledige systeem, de gespecificeerde firmware, architectuur en implementatie en niet alleen van de 1756-L8SP. :contentReferentie[oaicite:9]{index=9}
De Allen-Bradley 1756-L8SP neemt een gespecialiseerde positie in op het GuardLogix 5580-platform. In plaats van te functioneren als een onafhankelijke PLC, werkt het als een veiligheidspartner binnen een compatibele GuardLogix-architectuur, waardoor de verwerkingsstructuur wordt geboden die nodig is voor veiligheidstoepassingen met hoge integriteit.
Voor ingenieurs zijn de belangrijkste overwegingen systeemcompatibiliteit, controllerkoppeling, firmware, chassisvereisten, ontwerp van veiligheidsapplicaties en validatie. Voor inkoopteams kunnen de exacte verificatie van het onderdeelnummer, de staat van het product, de traceerbaarheid, de garantie en de leveringsvereisten net zo belangrijk zijn.
Een goed begrip van de 1756-L8SP kan het aantal onjuiste vervangingen helpen verminderen, de tijd voor het oplossen van problemen verkorten en het onderhoud van industriële automatisering voorspelbaarder maken. Of u nu een nieuwe GuardLogix-installatie plant of een vervanging zoekt voor een bestaande productielijn, nauwkeurige productidentificatie moet altijd plaatsvinden vóór aankoop en inbedrijfstelling.
