Artikelsamenvatting:Nauwkeurige afstandsmeting is essentieel voor betrouwbare industriële automatisering, efficiënte materiaalbehandeling en consistente productiekwaliteit. DeIFM O1D100foto-elektrische afstandssensor biedt contactloze optische metingen, configureerbare schakelfuncties, analoge uitgangsopties en IO-Link-communicatie voor een breed scala aan fabriekstoepassingen.Zwevend lichthelpt industriële kopers bij het vinden van automatiseringscomponenten en het evalueren van de sensorcompatibiliteit voor hun apparatuur. Deze gids verkent de belangrijkste specificaties, werkingsprincipes, praktische toepassingen, installatieoverwegingen en selectiecriteria van de IFM O1D100.

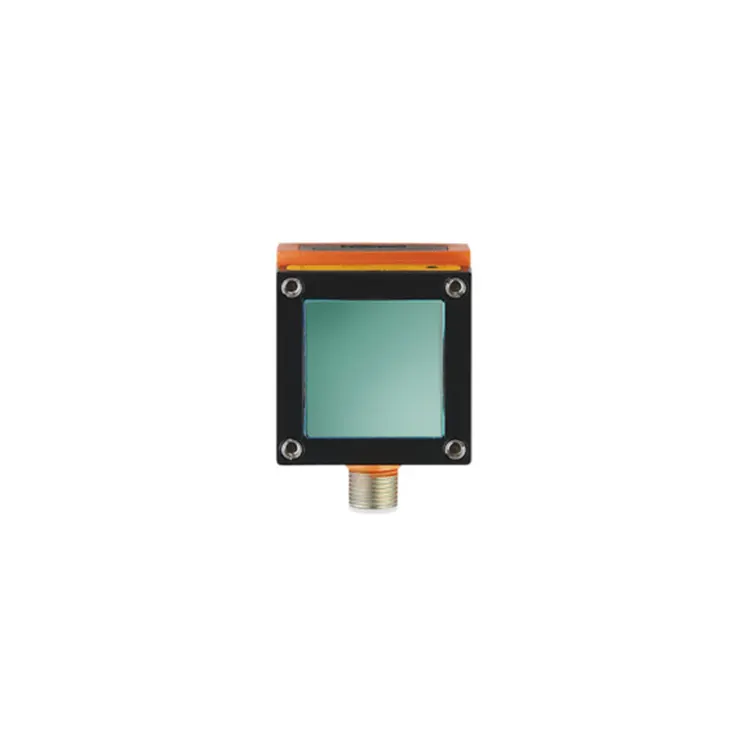

DeIFM O1D100is een foto-elektrische afstandssensor ontworpen voor industriële toepassingen die betrouwbare, contactloze objectdetectie en afstandsmeting vereisen. Hij is vervaardigd door ifm electronic en behoort tot de O1D-familie van optische afstandssensoren en is ontworpen om afstanden tot 10 meter te meten onder gespecificeerde referentieomstandigheden.
In tegenstelling tot mechanische meetapparatuur hoeft een foto-elektrische afstandssensor het doelobject niet aan te raken. Dit maakt het handig voor het monitoren van bewegende producten, het detecteren van objectposities en het meten van afstanden waar fysiek contact de productie kan verstoren of gevoelige materialen kan beschadigen.
De O1D100 combineert een configureerbaar detectiebereik met schakeluitgangen en een analoge uitgangsoptie. De IO-Link-interface ondersteunt bovendien de parametrering en de overdracht van sensorgegevens naar compatibele automatiseringssystemen.
Voor fabrikanten, systeemintegrators en onderhoudsteams is het belangrijkste voordeel de mogelijkheid om afstandsinformatie op te nemen in bestaande besturingsprocessen zonder dat er een mechanisch meetmechanisme op het detectiepunt hoeft te worden geïntroduceerd.
Kopers kunnen de IFM O1D100-productpagina van Floating Light bekijken voor productinformatie en inkoopvragen.
Bij het evalueren van een industriële sensor moeten ingenieurs rekening houden met meer dan de maximale meetafstand. Uitgangsconfiguratie, elektrische compatibiliteit, milieubescherming, communicatiemogelijkheden en kenmerken van het doeloppervlak hebben allemaal invloed op de prestaties in de echte wereld.
| Parameter | Specificatie |
|---|---|
| Producttype | Foto-elektrische afstandssensor |
| Fabrikant | ifm elektronisch |
| Model | O1D100 |
| Meetbereik | 0,2–10 m onder gespecificeerde referentieomstandigheden |
| Bedrijfsspanning | 18–30 V gelijkstroom |
| Ontwerp van elektrische uitgang | DC-PNP |
| Digitale uitgangen | 2 configureerbare schakeluitgangen |
| Analoge uitgangsopties | 4–20 mA of 0–10 V, configureerbaar |
| Communicatie-interface | IO-Link COM2, 38,4 kBaud, revisie 1.1 |
| Bemonsteringssnelheid | 1–50 Hz |
| Beschermingsgraad | IP67 |
| Omgevingstemperatuur | -10°C tot +60°C |
| Afmetingen behuizing | 59×42×52 mm |
| Laserbeschermingsklasse | Klasse 2 |
| Elektrische aansluiting | Eén vijf-pins M12 A-gecodeerde connector |
Let op: Specificaties zijn gebaseerd op de door de fabrikant gepubliceerde productinformatie. Het aangegeven meetbereik is afhankelijk van de reflectiviteit van het doel en de referentieomstandigheden. Controleer vóór installatie of aanschaf de huidige datasheet, het bedradingsschema en de configuratievereisten.
Een belangrijke selectieoverweging is de meetnauwkeurigheid. Een maximaal bereik van 10 meter betekent niet dat de sensor op elke afstand dezelfde nauwkeurigheid levert. Doelkleur, oppervlaktereflectie, omgevingslicht en bedrijfsomstandigheden kunnen de meetprestaties beïnvloeden. Ingenieurs moeten de officiële technische specificaties van IFM O1D100 raadplegen bij het definiëren van aanvaardbare toleranties.
De IFM O1D100 maakt gebruik van optische time-of-flight-meting. In vereenvoudigde bewoordingen zendt de sensor licht uit naar een doel en evalueert het geretourneerde signaal om de afstand te bepalen. Hierdoor kan het apparaat objecten meten zonder dat er direct contact nodig is.
Zodra een afstandswaarde is verkregen, kan de sensor de geconfigureerde uitgangsfuncties gebruiken om informatie door te geven aan een aangesloten controller of automatiseringssysteem.
Een verpakkingslijn kan bijvoorbeeld afstandsinformatie gebruiken om te identificeren of een product een bepaalde positie heeft bereikt. Een controller kan vervolgens een transportband-, actuator- of inspectieoperatie coördineren op basis van de geconfigureerde detectiedrempel.
IO-Link voegt nog een functionaliteitslaag toe. Met een compatibele master en controller hebben technici toegang tot ondersteunde procesgegevens, kunnen parameters worden aangepast en diagnostische informatie worden opgehaald. Dit kan de inbedrijfstelling vereenvoudigen en de noodzaak van herhaalde handmatige aanpassingen aan de sensor verminderen.
De IFM O1D100 is geschikt voor veel fabrieksautomatiseringstaken waarbij contactloze afstandsmeting nuttige informatie oplevert voor een besturingsproces. De geschiktheid ervan moet altijd worden geverifieerd aan de hand van het vereiste bereik, de doeleigenschappen, de responsbehoeften en de installatieomgeving.
Op assemblage- en productielijnen kan de sensor de positie van werkstukken, opspanningen of bewegende componenten bewaken. Afstandsdrempels kunnen een besturingssysteem helpen bepalen of een object zich binnen een verwachte bedieningszone bevindt voordat het volgende proces begint.
Deze aanpak kan herhaalbare handelingen ondersteunen en de afhankelijkheid van mechanische contactschakelaars in geschikte toepassingen verminderen.
Geautomatiseerde opslagsystemen, transportbanden en apparatuur voor palletverwerking moeten vaak objectposities detecteren of de afstand tussen een doel en een vast referentiepunt schatten.
De O1D100 kan afstandsinformatie leveren voor geselecteerde positionerings- en aanwezigheidsbewakingstaken. Toepassingen waarbij sprake is van complexe palletladingen, meerdere doelen of het vermijden van veiligheidskritische botsingen vereisen echter een afzonderlijke beoordeling van de dekkings- en veiligheidseisen op systeemniveau.
In verpakkings- en pakketverwerkingssystemen kunnen afstandsmetingen helpen bepalen of een pakket een gedefinieerde positie heeft bereikt of dat een doel binnen een geconfigureerd meetvenster valt.
Wanneer pakketafmetingen moeten worden berekend, moeten ingenieurs de volledige sensoropstelling en besturingslogica beoordelen. Een enkele afstandsmeting levert niet automatisch een volledige driedimensionale meting van een pakket op.
Industriële machines vereisen mogelijk continue of periodieke monitoring van de posities van componenten, materiaalniveaus of veranderende afstanden. De analoge uitgang van de O1D100 kan handig zijn wanneer een controller een afstandsgerelateerd signaal nodig heeft in plaats van alleen een eenvoudige aan/uit-status.
Voordat u het apparaat gebruikt voor niveaumeting of het monitoren van onregelmatige oppervlakken, moet u het doelmateriaal verifiëren, de geometrie, de omgevingsomstandigheden en de vereiste meettolerantie waarnemen.
Correcte integratie begint met elektrische compatibiliteit en een duidelijk begrip van hoe de meting zal worden gebruikt. Zelfs een capabele sensor kan onbetrouwbare systeemresultaten opleveren als de uitgangsinstellingen of de controllerconfiguratie onjuist zijn.
Controleer voor PLC-integratie de elektrische ingangsspecificaties en schaallogica van de geselecteerde controller. Ga er niet van uit dat elk communicatieprotocol dat voor andere automatiseringsproducten wordt vermeld, rechtstreeks door de O1D100 wordt ondersteund. De gedocumenteerde communicatie-interface is IO-Link; voor elke integratie op netwerkniveau kan een compatibele master of gateway nodig zijn.
De beste afstandssensor is degene die voldoet aan de feitelijke bedrijfsvereisten van de toepassing, en niet noodzakelijkerwijs het model met het grootste nominale bereik. Een gestructureerde vergelijking helpt kopers te voorkomen dat ze een apparaat selecteren dat niet geschikt is voor het doelmateriaal of het besturingssysteem.
| Selectiefactor | Wat te controleren | Waarom het ertoe doet |
|---|---|---|
| Meet afstand | Minimale, normale en maximale werkafstanden | Zorgt ervoor dat het doel binnen het bruikbare bereik blijft. |
| Doeloppervlak | Kleur, reflectiviteit, textuur en afmetingen | Heeft invloed op de kwaliteit en betrouwbaarheid van het geretourneerde optische signaal. |
| Vereiste nauwkeurigheid | Toegestane meetfout op de werkelijke afstand | Voorkomt dat een langeafstandssensor buiten de praktische tolerantie wordt gebruikt. |
| Uitvoercompatibiliteit | PNP-ingangen, analoge kanalen of IO-Link-ondersteuning | Zorgt ervoor dat de sensor kan communiceren met het besturingssysteem. |
| Bedrijfsomgeving | Temperatuur, stof, vocht, trillingen en omgevingslicht | Helpt bepalen of de sensor betrouwbaar kan werken op het installatiepunt. |
| Reactievereisten | Bemonsteringssnelheid en machinecyclustijd | Zorgt ervoor dat meetupdates geschikt zijn voor de processnelheid. |
| Installatie ruimte | Afmetingen behuizing, montagepositie en kabeltoegang | Ondersteunt eenvoudige mechanische integratie en onderhoud. |
Wanneer u de O1D100 met een andere sensor vergelijkt, bekijk dan de officiële specificaties van beide producten onder vergelijkbare omstandigheden. Verschillen in meetprincipes, referentiedoelen, outputfuncties en milieubeoordelingen kunnen de specificaties misleidend maken.
Inkoopteams moeten ook de exacte modelaanduiding, productconditie, doorlooptijd, garantievoorwaarden en beschikbaarheid van technische documentatie verifiëren voordat ze een bestelling plaatsen.
Goede installatiepraktijken zorgen voor consistente metingen en minimaliseren onnodige probleemoplossing. Hoewel de IFM O1D100 een IP67-beschermingsgraad heeft, zijn de installatieomstandigheden en doelkenmerken nog steeds van invloed op de praktische prestaties.
Voor toepassingen waarbij stof of olienevel betrokken is, dient u een onderhoudsschema op te stellen op basis van het werkelijke verontreinigingsniveau. Een behuizingsclassificatie garandeert niet dat een optische meting onaangetast blijft door afzettingen op het voorvenster van de sensor.
Als de metingen fluctueren, controleer dan de uitlijning, de reflectiviteit van het doel, het omgevingslicht, de elektrische aansluitingen en de configuratie-instellingen voordat u het apparaat vervangt. Vergelijk indien nodig de sensorwaarden met een bekende referentiemeting onder gecontroleerde omstandigheden.
Het gepubliceerde meetbereik is 0,2–10 meter onder gespecificeerde referentieomstandigheden met behulp van een wit doel met 90% remissie. De werkelijke prestaties zijn afhankelijk van de kenmerken van het doel en de gebruiksomgeving.
Ja. De O1D100 ondersteunt IO-Link COM2 met 38,4 kBaud en IO-Link revisie 1.1. Voor toegang tot de communicatiefuncties is een compatibele IO-Link-master vereist.
Ja. Eén van de uitgangen kan worden geconfigureerd voor een stroomsignaal van 4–20 mA of een spanningssignaal van 0–10 V. Het analoge bereik moet worden geconfigureerd om te voldoen aan de meetvereisten van de toepassing en de controllerinvoer.
De IP67-classificatie biedt bescherming tegen het binnendringen van stof en tijdelijke onderdompeling onder gespecificeerde testomstandigheden. Zware vervuiling van het optische venster kan echter de meetkwaliteit beïnvloeden. Daarom moeten de milieugeschiktheid en de reinigingseisen voor elke installatie worden beoordeeld.
De gespecificeerde bedrijfsspanning bedraagt 18–30 V DC. Volg altijd het officiële bedradingsschema en bevestig de vereisten voor de voeding en de controlleringang voordat u de sensor aansluit.
Zorg voor een goede uitlijning, gebruik representatieve doelmaterialen tijdens het testen, houd het optische venster schoon en configureer de bemonsteringssnelheid en uitgangsdrempels op de juiste manier. Als de metingen onstabiel blijven, controleer dan het omgevingslicht, de reflectiviteit van het oppervlak, de elektrische interferentie en de werkafstand.
Industriële kopers kunnen contact opnemen met Floating Light via de IFM O1D100-productpagina om een offerte aan te vragen en de huidige voorraad, leveringsregelingen, productdocumentatie en toepasselijke garantievoorwaarden te bevestigen.
De IFM O1D100 is een praktische optie voor industriële toepassingen die contactloze afstandsmeting, configureerbaar schakelgedrag, analoge signaaluitvoer en IO-Link-communicatie vereisen. Het meetbereik van maximaal 10 meter onder gespecificeerde referentieomstandigheden maakt het de moeite waard om te evalueren voor de positionering van de productielijn, materiaalbehandeling, verpakking en geselecteerde apparatuurbewakingstaken.
De sleutel tot een succesvolle implementatie is het afstemmen van de daadwerkelijke meetprestaties en interfacemogelijkheden van de sensor op het doelmateriaal, de werkafstand, de machinecyclus en de omgevingsomstandigheden. Een zorgvuldige configuratie en inbedrijfstelling zijn net zo belangrijk als het kiezen van het juiste model.
