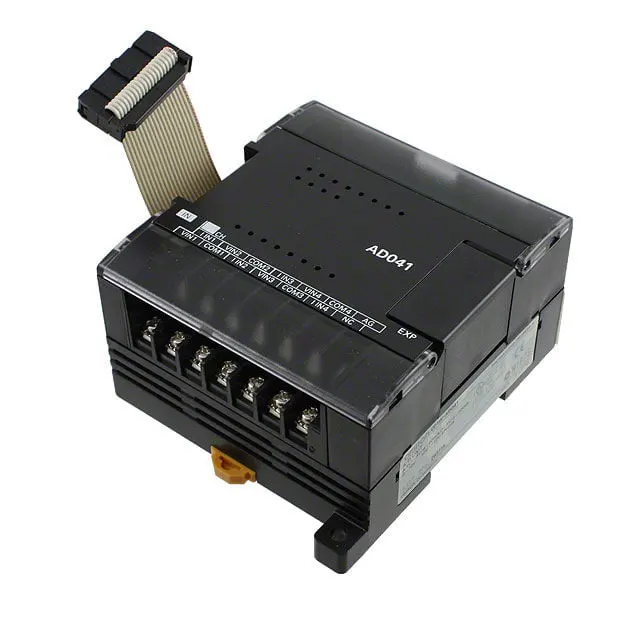

Omron CP1W-AD041

De Omron CP1W-AD041 is een uitbreidingsmodule met 4 kanalen voor analoge ingangen, exclusief afgestemd op de programmeerbare logische controllers uit de CP1E-serie. Het kan externe 4-20mA stroomsignalen of 0-10V spanningsanaloge signalen omzetten in digitale signalen die door de PLC kunnen worden herkend, zodat het besturingssysteem voortdurend veranderende fysieke parameters kan verzamelen en verwerken.

Elk kanaal ondersteunt een onafhankelijke instelling van het signaalbereik, die flexibel kan worden aangepast aan verschillende soorten sensoren en werkomstandigheden ter plaatse. De originele productietechnologie van Omron garandeert de stabiliteit van de module bij langdurig continu gebruik, en het compacte formaat neemt geen extra installatieruimte in de schakelkast in beslag.

Kern technische specificaties

· Aantal ingangskanalen:4 geïsoleerde analoge ingangskanalen

· Ondersteunde signaaltypen:0-10V DC-spanning, 4-20mA DC-stroom

· Oplossing:1/4000 (volledige schaal)

· Conversiesnelheid:150 μs per kanaal

· Nauwkeurigheid:±0,3% volledige schaal (25°C omgevingstemperatuur)

· Voeding:Aangedreven door de host CP1E PLC, geen externe voeding vereist

· Installatiemethode:Compatibel met Omron DIN-railmontage, kan rechtstreeks op de CP1E-uitbreidingsbus worden geïnstalleerd

· Omgevingstemperatuur:0°C tot 55°C, opslagtemperatuur: -20°C tot 75°C

· Vochtigheid:5% tot 95% RH (geen condensatie)

Vergelijking van vergelijkbare analoge ingangsmodules van Omron

Omron biedt verschillende specificaties van analoge uitbreidingsmodules voor PLC's uit de CP-serie. Voor het gemak van klanten om het juiste product te kiezen, hebben we de kernparameters van verschillende veel voorkomende modellen als volgt ter vergelijking gerangschikt:

Uit de vergelijkingsresultaten blijkt dat de CP1W-AD041 duidelijkere kostenvoordelen heeft wanneer u 3-4 analoge signalen op het CP1E-platform moet verzamelen.

Vergeleken met de 2-kanaals CP1W-AD021 worden de kanaalkosten van de CP1W-AD041 met ongeveer 15% verlaagd, wat geschikter is voor de toepassing van middelgrote besturingssystemen.

In tegenstelling tot de uiterst nauwkeurige modules uit de CJ-serie is de CP1W-AD041 gepositioneerd voor algemene industriële besturing, en de nauwkeurigheid ervan kan volledig voldoen aan de meeste detectievereisten van de lichte industrie, verpakkingsindustrie, waterbehandeling en andere industrieën, en de prijs is slechts 1/3 van die van hoogwaardige modules.

Aanbevolen bijpassende oplossingen

1. Matchen met PLC-host

CP1W-AD041 is speciaal ontwikkeld voor de Omron CP1E-serie PLC, die direct kan worden uitgebreid op de CP1E N-serie, E-serie en S-serie hosts.

Eén CP1E-host kan maximaal 3 CP1W-uitbreidingsmodules aansluiten, inclusief CP1W-AD041, dat wil zeggen dat er maximaal 12 analoge ingangskanalen kunnen worden uitgebreid, wat kan voldoen aan de signaalverwervingsvereisten van de meeste kleine en middelgrote automatiseringsapparatuur.

Als u oudere hosts uit de CP1H- of CP1L-serie gebruikt, is dit model ook compatibel, maar u moet de firmwareversie van de host bevestigen voordat u deze aanschaft.

Als u meer dan 12 kanalen moet uitbreiden, raden wij u aan de CP1E-N60-host uit te rusten met een hogere capaciteit, die meer uitbreidingsmodules kan ondersteunen om aan de vraag te voldoen.

2. Matching met andere uitbreidingsmodules

Afhankelijk van verschillende toepassingsscenario's bieden wij de volgende veel voorkomende bijpassende combinaties:

· Klein temperatuur- en drukdetectiesysteem: CP1E-N20 + 1 x CP1W-AD041 + 1 x temperatuursensor + 1 x druksensor, deze combinatie kan tegelijkertijd 2 temperatuursignalen en 2 druksignalen verzamelen, de kosten worden binnen $300 beperkt, wat zeer geschikt is voor kleine industriële testapparatuur.

· Meerkanaals vloeistofniveaucontrolesysteem: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 vloeistofniveau-ingangssignalen, 2 analoge uitgangsaanpassingssignalen, kunnen automatische aanpassing van het vloeistofniveau van 4 opslagtanks realiseren, die veel wordt gebruikt in kleine waterbehandelings- en voedselverwerkingsapparatuur.

· Meerassige invertersnelheidsregistratie: CP1E-N30 + 1 x CP1W-AD041 + 4 x frequentieomvormers met analoge uitgang, verzamelen de uitgangsfrequentie en stroomsignalen van 4 omvormers in realtime, realiseren de gecentraliseerde monitoring van het transportsysteem, wat de werkingsstabiliteit van de apparatuur effectief kan verbeteren.

3. Aanpassing van sensoren

CP1W-AD041 ondersteunt tegelijkertijd 0-10V spanningsuitgang en 4-20mA stroomuitgangssensoren, de meest voorkomende industriële sensoren op de markt kunnen direct worden aangesloten zonder extra conversiemodules, waaronder druktransmitters, temperatuurtransmitters, ultrasone niveausensoren, flowsensoren, verplaatsingssensoren, enz.

Als uw sensor een ander signaalbereik afgeeft, kunt u het bereik ook via het PLC-programma aanpassen, wat een hoge flexibiliteit heeft.

Typische toepassingsscenario's

· Licht industriële verpakkingsapparatuur:verzamel de druk van de verpakkingsfolie en de temperatuur van het afdichtingsgedeelte, pas de parameters in realtime aan om de verpakkingskwaliteit te garanderen

· Waterbehandelingssysteem:verzamel het vloeistofniveau van de watertank, de stroom van de pijpleiding en de PH-waarde, en realiseer het automatische starten en stoppen van de waterpomp

· Constant temperatuurregelsysteem:verzamel het temperatuursignaal van de zender en voer het stuursignaal uit via de bijpassende analoge uitgangsmodule om het verwarmingsvermogen aan te passen

· Textielmachines:verzamel het spanningssignaal van het garen, pas de snelheid van de invoerrol aan om de stabiliteit van de spanning te behouden

· Geautomatiseerde testapparatuur:verzamel meerdere analoge signalen van de testbank voor gegevensregistratie en beoordeling, in plaats van handmatig testen om de efficiëntie te verbeteren

Ondersteuning na verkoopservice

Alle Omron CP1W-AD041-modules die door Floating Light Automation worden verkocht, bieden 12 maanden after-sales garantieservice. Als er tijdens de garantieperiode sprake is van een kwaliteitsprobleem met niet-menselijke schade, bieden wij gratis vervanging of volledige terugbetaling.

We hebben professionele technische ingenieurs die u gratis technisch advies kunnen geven, inclusief bedradingsbegeleiding, programma-instelling en andere gerelateerde vragen.

Voor bulkbestellingen kunnen we extra bulkkortingen bieden, en onze verkoopmedewerkers kunnen contact opnemen met specifieke preferentiële beleidsmaatregelen voor onderhandelingen.

Leveringscapaciteit en brongarantie

Floating Light Automation heeft een langdurige, stabiele coöperatieve leveringsrelatie opgebouwd met de officiële geautoriseerde distributeurs en grootschalige kanaalleveranciers van Omron.

Momenteel heeft de spotinventaris van CP1W-AD041 in onze magazijnen in China en de Verenigde Staten meer dan 120 eenheden bereikt, wat kan voldoen aan de vraag naar proefproductie van prototypen in kleine batches en de aanschaf van grote batches van complete sets apparatuur.

Alle door ons verkochte producten zijn 100% originele nieuwe producten, die Omron originele fabriekskwaliteitsinspectiecertificaten en batchkwalificatiecertificaten kunnen leveren.

Wij ondersteunen fabrieksinspecties door derden. Eventuele productkwaliteitsproblemen die niet voldoen aan de oorspronkelijke fabrieksnormen kunnen binnen 12 maanden onvoorwaardelijk worden geretourneerd of vervangen.

Op logistiek gebied ondersteunen we DHL, FedEx, UPS en andere wereldwijde expreskanalen, en de bestelling kan binnen 24 uur na betaling worden verzonden, en de algemene Europese en Noord-Amerikaanse regio's kunnen binnen 3-7 werkdagen worden afgeleverd.

Voor langdurige coöperatieve engineeringklanten kunnen we een doorlopende inventarisreserveservice bieden om ervoor te zorgen dat uw project de voortgang van de bouw niet beïnvloedt als gevolg van een tekort aan accessoires.

Veelgestelde vragen

Vraag: Hoe installeer ik de Omron CP1W-AD041?

A: De CP1W-AD041 wordt rechtstreeks aangesloten op de rechterkant van de CPU-eenheid of de voorgaande uitbreidingseenheid via een uitbreidingsconnector. Installeren:

1. Steek de I/O-uitbreidingskabel van de module in de uitbreidingsconnector van de CPU-eenheid of de voorgaande uitbreidingseenheid.

2. Bevestig de module op de DIN-rail.

3. Als er extra uitbreidingseenheden nodig zijn, is verdere uitbreiding mogelijk via de uitbreidingsconnector aan de rechterkant van de module.

Opmerking: De I/O-uitbreidingskabel is permanent aan de module bevestigd en kan niet worden verwijderd. Raak de kabel niet aan tijdens het gebruik om storingen veroorzaakt door statische elektriciteit te voorkomen.

Vraag: Ondersteunt de CP1W-AD041 middeling?

A: Ja, dat klopt. Middeling kan voor elk kanaal binnen de instellingen voor het ingangsbereik afzonderlijk worden in- of uitgeschakeld.

Wanneer middeling is ingeschakeld, voert de module de gemiddelde waarde van meerdere samples uit, waardoor signaalruis wordt onderdrukt.

Vraag: Ondersteunt de CP1W-AD041 draadbreukdetectie?

A: Ja, dat klopt. De CP1W-AD041 beschikt over draadbreukdetectie voor de ingangsbereiken van 1–5 V en 4–20 mA. De module kan een abnormale toestand detecteren als een sensorsignaaldraad breekt.
