Omron E5CN-Q2MT-500

Als industriële besturingscomponent van wereldklasse levert de Omron E5CN-Q2MT-500 een stabiele en nauwkeurige temperatuurregeling, waardoor hij ideaal is voor verpakkingsmachines, kunststofverwerkingsapparatuur, ovensystemen en een breed scala aan andere industriële toepassingen.

Floating Light Automation heeft een aanzienlijke voorraad van dit model in overzeese magazijnen, met een maandelijkse leveringscapaciteit van meer dan 1.200 eenheden; alle producten worden rechtstreeks via geautoriseerde kanalen ingekocht, waardoor klanten over de hele wereld 100% authentieke goederen worden gegarandeerd.

Wat is de Omron E5CN-Q2MT-500?

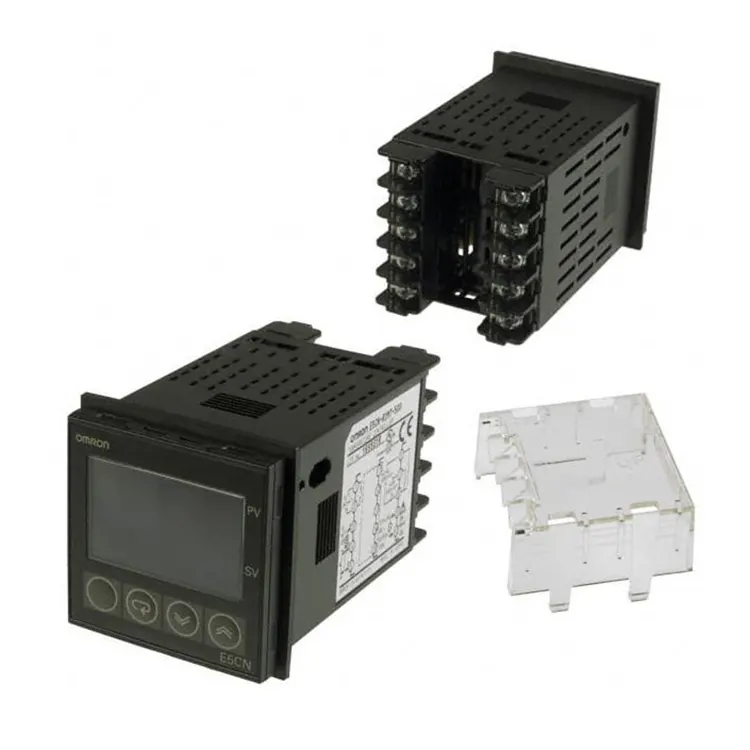

De Omron E5CN-Q2MT-500 is een digitale temperatuurregelaar van 1/16 DIN-formaat (48×48 mm) uitgerust met een 2-regelig LED-display met hoge helderheid dat tegelijkertijd de proceswaarde (PV) en de ingestelde waarde (SV) weergeeft, waardoor operators de temperatuurgegevens in één oogopslag kunnen aflezen, zelfs in complexe industriële werkplaatsomgevingen.

Dit model ondersteunt een universele voedingsingang van 100-240 V AC, waardoor gebruikers geen extra spanningsconversiemodules hoeven te configureren, en past zich kant-en-klaar aan de meeste wereldwijde industriële stroomstandaarden aan.

Voor de besturingsuitgang gebruikt de E5CN-Q2MT-500 een transistoruitgang (NPN-type), die rechtstreeks solid-state relais (SSR) kan aansturen voor pulsbreedtemodulatie (PWM) temperatuurregeling, met een nauwkeurigheid van de temperatuurregeling die ± 0,5% van de volledige schaal bereikt.

Het ondersteunt meerdere typen thermokoppel- en platinaweerstandsinvoer, waaronder K, J, T, E, N, R, S, B thermokoppels en Pt100 platinaweerstand, die bijna alle gangbare industriële temperatuurmeetbereiken van -200 ℃ tot 1800 ℃ bestrijken, die kunnen voldoen aan de temperatuurregelingsvereisten van verschillende verwerkingstechnologie.

Het product heeft ook een ingebouwde 250V AC 5A alarmuitgang, met alarmfuncties voor de boven- en ondergrenstemperatuur, die automatisch het alarm kunnen activeren en de uitgang kunnen onderbreken wanneer de temperatuur het ingestelde bereik overschrijdt, waardoor productieapparatuur en verwerkte producten effectief worden beschermd.

In termen van aanpassingsvermogen aan de omgeving heeft de E5CN-Q2MT-500 een bedrijfstemperatuurbereik van -10 ℃ tot 55 ℃, anti-interferentieprestaties die voldoen aan de IEC61000-normen, en een stof- en spatwaterdicht frontpaneel dat voldoet aan de IP50-beschermingsgraad, waardoor stabiele, langdurige werking in zware industriële omgevingen zoals veel stof en hoge luchtvochtigheid mogelijk is.

Vergelijking tussen gangbare modellen uit de E5CN-serie

Om klanten te helpen bij het kiezen van de meest geschikte temperatuurregelaar voor hun toepassing, hebben we de parametervergelijking tussen de E5CN-Q2MT-500 en andere veelgebruikte modellen uit dezelfde serie als volgt uitgezocht:

Analyse van de belangrijkste verschillen

Het grootste verschil tussen E5CN-Q2MT-500 en E5CN-R2MT-500 is het uitvoertype:

De relaisuitgang van de R2MT-500 heeft een levensduur van ongeveer 100.000 schakelacties, wat geschikt is voor laagfrequente temperatuuraanpassingsscenario's met een kleine schakelfrequentie; terwijl de transistoruitgang van de Q2MT-500 een vrijwel onbeperkte schakellevensduur heeft, wat zeer geschikt is voor zeer nauwkeurige PWM-besturing die past bij solid-state relais, en de eerste keuze is voor zeer nauwkeurige temperatuurregelingsvereisten zoals plastic verpakkingen en reflow-solderen.

Vergeleken met de grotere E5AN-serie heeft de E5CN-Q2MT-500 een kleiner formaat, wat meer geschikt is voor geïntegreerde installatie in kleine bedieningspanelen en gedistribueerde besturingssystemen.

Als u geen temperatuurregeling met meerdere segmenten nodig heeft, kan de E5CN-Q2MT-500 voldoen aan 90% van de conventionele industriële vereisten voor temperatuurregeling, tegen hogere kosten.

Aanbevolen bijpassende oplossingen

1. Zeer nauwkeurige aanpassing van het temperatuurregelsysteem

Voor scenario's die een uiterst nauwkeurige temperatuurregeling vereisen, zoals industriële ovens, kunststof extrusielijnen en reflow-ovens, raden wij de volgende bijpassende combinatie aan:

· Temperatuurregelaar:Omron E5CN-Q2MT-500

· Aandrijving:Omron G3NA-210B solid-state relais

· Temperatuursensor:Omron E52-PT100 platinaweerstand (of K-type thermokoppel afgestemd op temperatuurbereik)

· Voordeel:De hele set originele Omron-componenten, op elkaar afgestemde PWM-regeling met transistoruitgang, kan een nauwkeurigheid van de temperatuurregeling binnen ± 1 ℃ bereiken, een stabiele werking op de lange termijn en eenvoudig onderhoud na verkoop

2. Matching van gewone verwarmingsapparatuur

Voor laagfrequente besturingsscenario's zoals kleine verpakkingsmachines en tanks met constante temperatuur raden we de aanpassing aan van het relaisuitgangsmodel E5CN-R2MT-500, dat de schakelaar van de verwarmingsbuis rechtstreeks kan aansturen zonder een extra solid-state relais toe te voegen, waardoor de totale kosten van het systeem worden verlaagd.

3. Gedistribueerde afstemming van het besturingssysteem

Voor geautomatiseerde productielijnen die gecentraliseerde bewaking van meerdere temperatuurpunten vereisen, kan de E5CN-Q2MT-500 worden gekoppeld aan de Omron CJ-serie PLC via de RS485-communicatie-uitbreidingsmodule, die gecentraliseerd lezen en aanpassen van temperatuurgegevens aan de PLC-zijde kan realiseren, waardoor de realisatie van geautomatiseerde productieprocescontrole wordt vergemakkelijkt.

Toepassingsscenario's

Omron E5CN-Q2MT-500 wordt veel gebruikt in verschillende industriële automatiseringsgebieden, waaronder maar niet beperkt tot:

· Kunststofverwerkende industrie:spuitgietmachines, extruders, temperatuurregeling van plastic verpakkingsapparatuur

· Voedselverwerkende industrie:bakovens, fermentatietanks met constante temperatuur, temperatuurregeling van sterilisatieapparatuur

· Elektronische maakindustrie:reflow-solderen, golfsolderen, testapparatuur bij constante temperatuur

· Verpakkingsindustrie:heatsealingapparatuur, krimpverpakkingsmachines, temperatuurregeling

· Laboratoriumapparatuur:testkamers met constante temperatuur, milieutestapparatuur

Leveringscapaciteit en brongarantie

Als geautoriseerde distributeur van industriële automatiseringscomponenten van Omron in de regio Azië-Pacific heeft Floating Light Automation een langdurige, stabiele samenwerkingsrelatie opgebouwd met de officiële en grootschalige geautoriseerde agenten van Omron.

De E5CN-Q2MT-500 is een van onze standaardproducten, met de volgende leveringsgaranties:

· Actuele voorraad:860 eenheden in ons Noord-Amerikaanse magazijn en 1240 eenheden in ons Europese magazijn, die voor de meeste regio's binnen 24 uur na orderbevestiging kunnen worden verzonden

· Maandelijkse stabiele leveringscapaciteit:Tot 1500 eenheden, die kunnen voldoen aan de bulkbestellingsbehoeften van apparatuurfabrikanten en systeemintegrators voor massaproductie en onderhoud

· Bronkanaal:100% originele, authentieke producten die rechtstreeks worden geleverd door de officiële productielijn van Omron. Alle producten worden geleverd met het originele fabriekskwaliteitscertificaat van Omron en een garantie van 12 maanden

· Alternatieve leveringsgarantie:Als dit model tijdelijk niet op voorraad is, kunnen we binnen 3 werkdagen het originele geüpgradede alternatief leveren en gratis technische aanpassingsondersteuning bieden

Voor bulkbestellingen van meer dan 100 eenheden kunnen we directe verzending verzorgen vanuit het regionale distributiecentrum van Omron, met kortere doorlooptijden en gunstigere bulkinkoopprijzen.

After-sales service

Alle Omron E5CN-Q2MT-500-producten die door Floating Light Automation worden verkocht, bieden een originele fabrieksgarantie van 12 maanden. Als er binnen de garantieperiode een kwaliteitsprobleem is, bieden wij gratis vervanging of volledige terugbetaling.

Voor bulkklanten kunnen we gratis technische ondersteuning bieden, inclusief begeleiding bij het instellen van parameters en advies over het bedradingsplan voor de installatie.

Veelgestelde vragen

Vraag: Hoeveel versies met voedingsspanning zijn beschikbaar voor de Omron E5CN-Q2MT-500?

A: Er zijn hoofdzakelijk twee voedingsversies voor dit model:

AC100-240V: Standaardversie (modelachtervoegsel "500")

AC/DC24V: Laagspanningsversie (modelachtervoegsel "AC/DC24")

Selecteer bij aankoop de juiste versie op basis van de stroomvoorzieningsomstandigheden ter plaatse.

Vraag: Hoe stel ik het ingangstype van de temperatuursensor in?

A: Zoek in het menu met initiële instellingen de parameter "Ingangstype" en configureer deze volgens de specifieke sensor die wordt gebruikt.

Onjuiste instellingen resulteren in onnauwkeurige temperatuurmetingen of een "S.Err"-weergave.

Vraag: Wat moet ik doen als de temperatuur ongecontroleerd blijft stijgen?

EEN: Mogelijke oorzaken:

De relaiscontacten die de stuuruitgang aansturen zijn dichtgelast → Vervang het relais

SSR-kortsluitingsfout → Controleer en vervang de SSR
